يُغلق الصمام عندما يقوم النظام الدليلي بتوجيه ضغط الخط إلى غرفة التحكم (المنطقة الواقعة فوق الحجاب الحاجز). هذا الضغط، مع قوة الزنبرك، يخلق قوة هبوطية أكبر من القوة الصاعدة لضغط الخط. تدفع القوة الصافية الناتجة الحجاب الحاجز إلى الأسفل، مما يؤدي إلى إغلاق الصمام وإغلاقه.
لفتح الصمام، يقوم النظام التجريبي بتهوية غرفة التحكم، مما يؤدي إلى تحرير الضغط الموجود فوق الحجاب الحاجز. مع إزالة ضغط الإغلاق، يبذل ضغط خط المنبع قوة تصاعدية أقوى من قوة الزنبرك النزولية، مما يؤدي إلى رفع الحجاب الحاجز وفتح الصمام بالكامل.
يحدث التعديل عندما يتم وضع الصمام في وضع مفتوح جزئيًا لتنظيم الضغط أو التدفق. ويحقق النظام التجريبي ذلك من خلال الضبط المستمر للضغط في غرفة التحكم. من خلال موازنة ضغط الخط العلوي ضد القوى الهبوطية المدمجة لضغط الغرفة والزنبرك، يحافظ الحجاب الحاجز على موضع متوسط، مما يسمح للصمام بالحفاظ على الضغط أو معدل التدفق المطلوب في اتجاه مجرى النهر.
تشغيل مستقل بدون استخدام الطاقة: يعمل فقط على الضغط الهيدروليكي المتأصل في الخط - ولا يتطلب أي كهرباء خارجية أو مصدر هوائي. يؤدي ذلك إلى تبسيط عملية التثبيت، وتقليل تكاليف التشغيل، وضمان استمرار الأداء الوظيفي حتى أثناء انقطاع التيار الكهربائي.
تحكم متعدد الوظائف ومتعدد الاستخدامات: يؤدي وظائف متعددة مثل التحكم في التشغيل/الإيقاف، وتقليل الضغط، وتعديل التدفق داخل وحدة مدمجة واحدة، مما يوفر مرونة استثنائية في تصميم النظام.
الضغط المستقر للأسفل: يحافظ النظام التجريبي الدقيق على ضغط المخرج الثابت والمرغوب بغض النظر عن التقلبات في ضغط المنبع أو معدل التدفق، مما يضمن حماية المكونات النهائية.
بناء هيكل مصبوب قوي: مصنوع من مواد مصبوبة شديدة التحمل لتحقيق أداء وموثوقية طويلة الأمد في ظل ظروف التشغيل ذات الضغط العالي والمتطلبة.
ميزات الأمان المدمجة: يتم إيقاف التشغيل تلقائيًا في حالة عدم وجود ضغط على الخط، مما يمنع حدوث أضرار محتملة من ظروف التشغيل الجاف ويحمي المضخات والأنظمة المتصلة.
إن التحكم الدقيق والموثوق في أنظمة المياه المعقدة ليس رفاهية، ولكنه ضرورة. تم تصميم صمامات التحكم الهيدروليكية المصنوعة من الحديد الزهر لتوفير هذه الدقة من خلال التشغيل بشكل مستقل باستخدام طاقة ضغط الخط فقط. بدءًا من وظائف التشغيل/الإيقاف البسيطة وحتى تنظيم الضغط المعقد وتعديل التدفق، تشكل هذه الصمامات جوهرًا قويًا ومتعدد الاستخدامات لنظامك، كما أنها مثالية للتطبيقات الصعبة في الري وخطوط المياه البلدية والعمليات الصناعية.
تم تصميم هذه الصمامات للحفاظ على الحد الأدنى المحدد من الضغط في خط المدخل.
إنه يضمن التشغيل الصحي للنظام في محطات الضخ والمناطق المرتفعة.
إنه يحمي المعدات ويطيل عمر خط الأنابيب عن طريق منع تراكم الضغط الزائد وتقلبات الضغط (المطرقة المائية).
يوفر تحكمًا دقيقًا ومستمرًا في الضغط بفضل نظامه التجريبي.
| مادة جسم الصمام | GGG40 |
| مادة الحجاب الحاجز | المطاط الطبيعي |
| الحد الأدنى من ضغط العمل | 1 بار؛ 14.5 الكلاب |
| الحد الأقصى لضغط العمل | 16 بار؛ 232 كلاب |

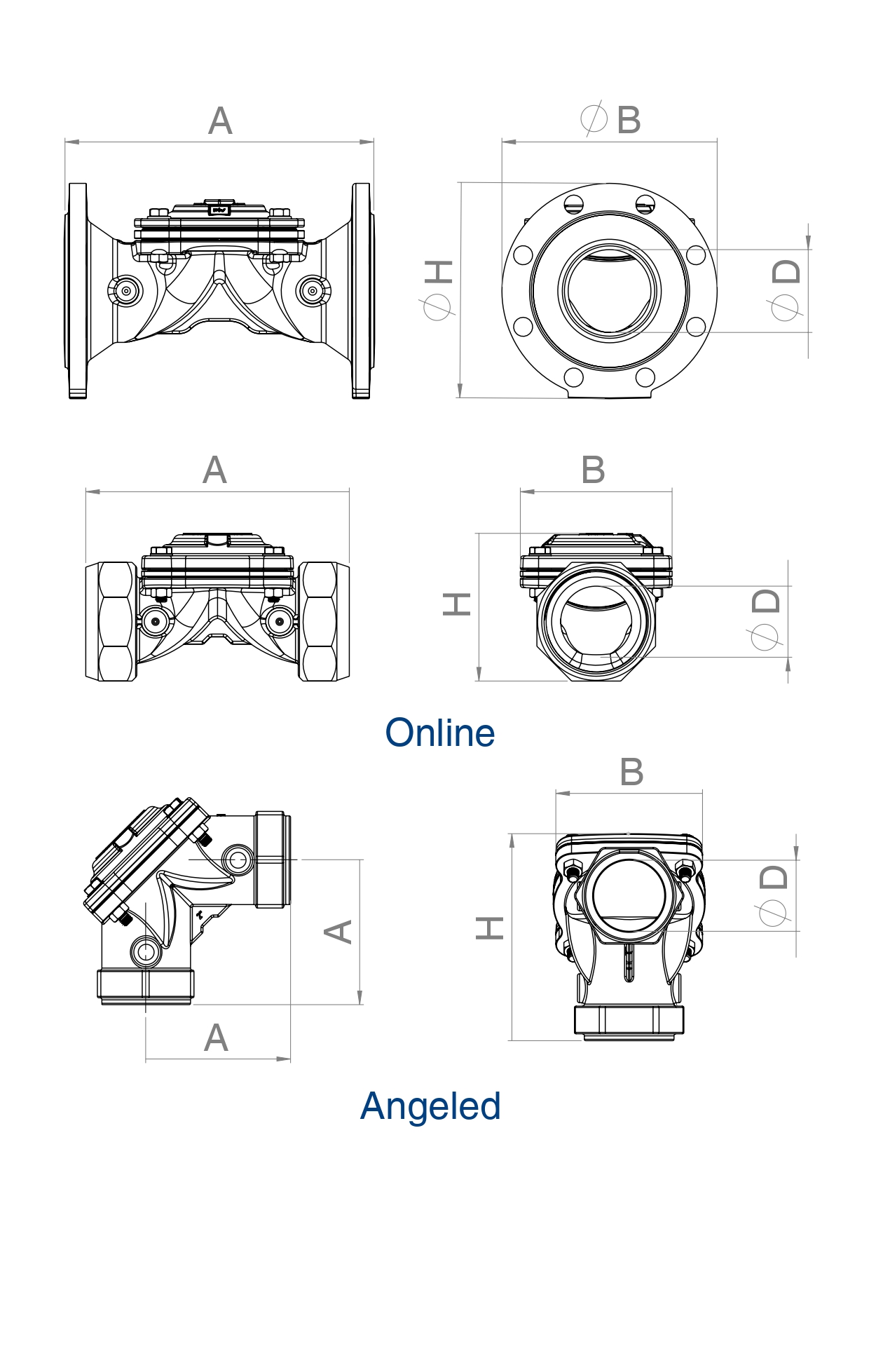

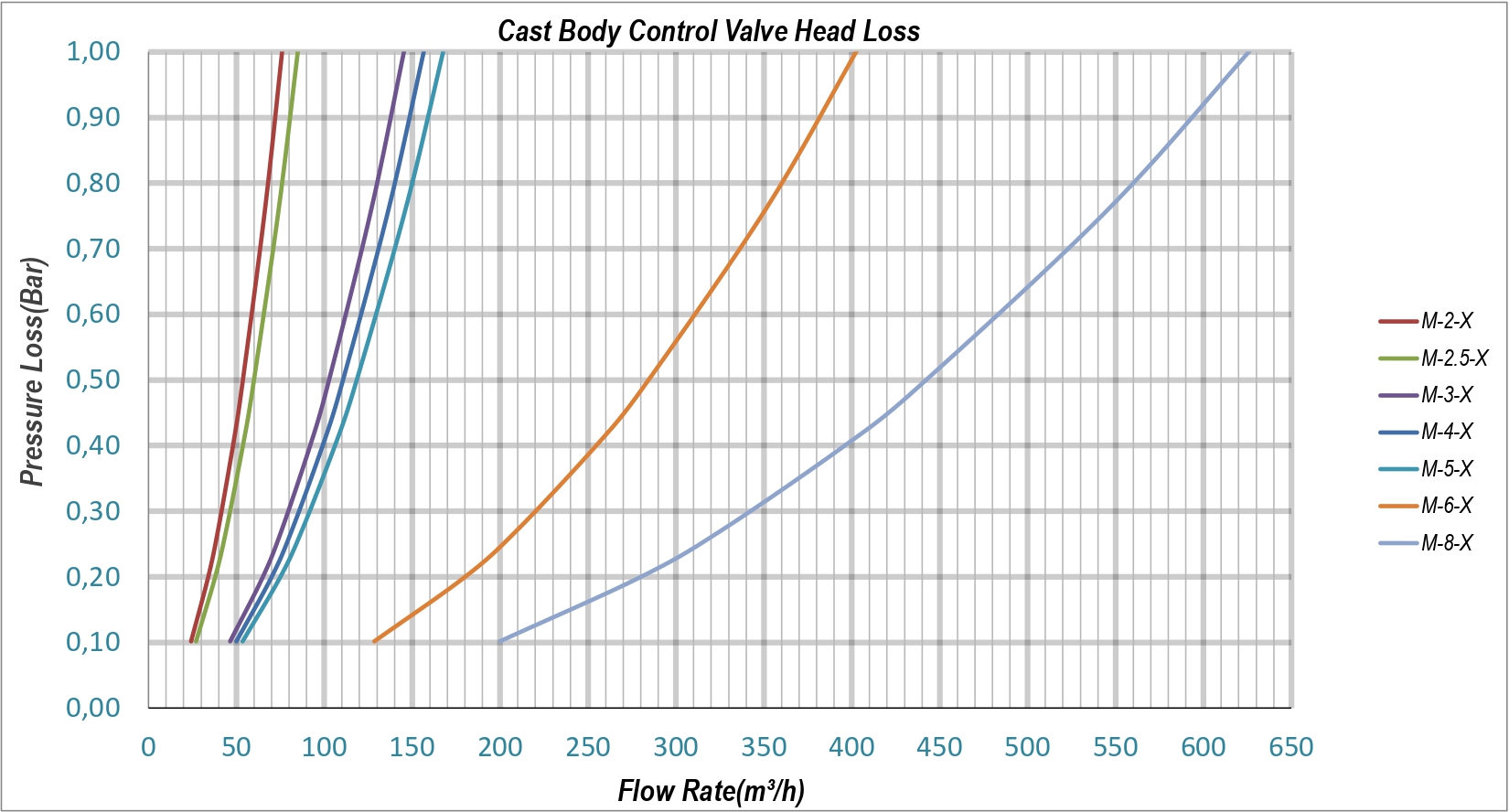

| الكود | المدخل / المخرج (D) | نوع الاتصال | نوع الصمام | الأبعاد (مم) | الحد الأقصى. معدل التدفق | نطاق ضغط التشغيل | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| بوصة | الاسم المميز | أ | ح | ب | م³/ساعة | GPM (الولايات المتحدة) | الشريط | درجة مئوية (درجة فهرنهايت) | |||
| M-2-X | 2 | 50 | مترابط | الزاوية | 105 | 150 | 107 | 40 | 176 | 1–16 | 60 (140) |
| M-2-X | 2 | 50 | مترابط | مضمنة | 181 | 101 | 107 | 40 | 176 | 1–16 | 60 (140) |
| M-2.5-X | 2 1/2 | 65 | مترابط | مضمنة | 199 | 117 | 107 | 50 | 220 | 1–16 | 60 (140) |
| M-3-X | 3 | 80 | ذات حواف | مضمنة | 278 | 200 | 205 | 80 | 352 | 1–16 | 60 (140) |
| M-4-X | 4 | 100 | ذات حواف | مضمنة | 330 | 223 | 223 | 90 | 396 | 1–16 | 60 (140) |
| M-5-X | 5 | 125 | ذات حواف | مضمنة | 373 | 260 | 260 | 90 | 396 | 1–16 | 60 (140) |
| M-6-X | 6 | 150 | ذات حواف | مضمنة | 401 | 303 | 297 | 90 | 396 | 1–16 | 60 (140) |
| M-8-X | 8 | 200 | ذات حواف | مضمنة | 561 | 335 | 335 | 105 | 462 | 1–16 | 60 (140) |
تم تصميم هذه الصمامات للحفاظ على الحد الأدنى المحدد من الضغط في خط المدخل.
إنه يضمن التشغيل الصحي للنظام في محطات الضخ والمناطق المرتفعة.
إنه يحمي المعدات ويطيل عمر خط الأنابيب عن طريق منع تراكم الضغط الزائد وتقلبات الضغط (المطرقة المائية).
يوفر تحكمًا دقيقًا ومستمرًا في الضغط بفضل نظامه التجريبي.
| مادة جسم الصمام | GGG40 |
| مادة الحجاب الحاجز | المطاط الطبيعي |
| الحد الأدنى من ضغط العمل | 1 بار؛ 14.5 الكلاب |
| الحد الأقصى لضغط العمل | 16 بار؛ 232 كلاب |
يُغلق الصمام عندما يقوم النظام الدليلي بتوجيه ضغط الخط إلى غرفة التحكم (المنطقة الواقعة فوق الحجاب الحاجز). هذا الضغط، مع قوة الزنبرك، يخلق قوة هبوطية أكبر من القوة الصاعدة لضغط الخط. تدفع القوة الصافية الناتجة الحجاب الحاجز إلى الأسفل، مما يؤدي إلى إغلاق الصمام وإغلاقه.
لفتح الصمام، يقوم النظام التجريبي بتهوية غرفة التحكم، مما يؤدي إلى تحرير الضغط الموجود فوق الحجاب الحاجز. مع إزالة ضغط الإغلاق، يبذل ضغط خط المنبع قوة تصاعدية أقوى من قوة الزنبرك النزولية، مما يؤدي إلى رفع الحجاب الحاجز وفتح الصمام بالكامل.
يحدث التعديل عندما يتم وضع الصمام في وضع مفتوح جزئيًا لتنظيم الضغط أو التدفق. ويحقق النظام التجريبي ذلك من خلال الضبط المستمر للضغط في غرفة التحكم. من خلال موازنة ضغط الخط العلوي ضد القوى الهبوطية المدمجة لضغط الغرفة والزنبرك، يحافظ الحجاب الحاجز على موضع متوسط، مما يسمح للصمام بالحفاظ على الضغط أو معدل التدفق المطلوب في اتجاه مجرى النهر.
تشغيل مستقل بدون استخدام الطاقة: يعمل فقط على الضغط الهيدروليكي المتأصل في الخط - ولا يتطلب أي كهرباء خارجية أو مصدر هوائي. يؤدي ذلك إلى تبسيط عملية التثبيت، وتقليل تكاليف التشغيل، وضمان استمرار الأداء الوظيفي حتى أثناء انقطاع التيار الكهربائي.
تحكم متعدد الوظائف ومتعدد الاستخدامات: يؤدي وظائف متعددة مثل التحكم في التشغيل/الإيقاف، وتقليل الضغط، وتعديل التدفق داخل وحدة مدمجة واحدة، مما يوفر مرونة استثنائية في تصميم النظام.
الضغط المستقر للأسفل: يحافظ النظام التجريبي الدقيق على ضغط المخرج الثابت والمرغوب بغض النظر عن التقلبات في ضغط المنبع أو معدل التدفق، مما يضمن حماية المكونات النهائية.
بناء هيكل مصبوب قوي: مصنوع من مواد مصبوبة شديدة التحمل لتحقيق أداء وموثوقية طويلة الأمد في ظل ظروف التشغيل ذات الضغط العالي والمتطلبة.
ميزات الأمان المدمجة: يتم إيقاف التشغيل تلقائيًا في حالة عدم وجود ضغط على الخط، مما يمنع حدوث أضرار محتملة من ظروف التشغيل الجاف ويحمي المضخات والأنظمة المتصلة.
إن التحكم الدقيق والموثوق في أنظمة المياه المعقدة ليس رفاهية، ولكنه ضرورة. تم تصميم صمامات التحكم الهيدروليكية المصنوعة من الحديد الزهر لتوفير هذه الدقة من خلال التشغيل بشكل مستقل باستخدام طاقة ضغط الخط فقط. بدءًا من وظائف التشغيل/الإيقاف البسيطة وحتى تنظيم الضغط المعقد وتعديل التدفق، تشكل هذه الصمامات جوهرًا قويًا ومتعدد الاستخدامات لنظامك، كما أنها مثالية للتطبيقات الصعبة في الري وخطوط المياه البلدية والعمليات الصناعية.
| الكود | المدخل / المخرج (D) | نوع الاتصال | نوع الصمام | الأبعاد (مم) | الحد الأقصى. معدل التدفق | نطاق ضغط التشغيل | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| بوصة | الاسم المميز | أ | ح | ب | م³/ساعة | GPM (الولايات المتحدة) | الشريط | درجة مئوية (درجة فهرنهايت) | |||
| M-2-X | 2 | 50 | مترابط | الزاوية | 105 | 150 | 107 | 40 | 176 | 1–16 | 60 (140) |
| M-2-X | 2 | 50 | مترابط | مضمنة | 181 | 101 | 107 | 40 | 176 | 1–16 | 60 (140) |
| M-2.5-X | 2 1/2 | 65 | مترابط | مضمنة | 199 | 117 | 107 | 50 | 220 | 1–16 | 60 (140) |
| M-3-X | 3 | 80 | ذات حواف | مضمنة | 278 | 200 | 205 | 80 | 352 | 1–16 | 60 (140) |
| M-4-X | 4 | 100 | ذات حواف | مضمنة | 330 | 223 | 223 | 90 | 396 | 1–16 | 60 (140) |
| M-5-X | 5 | 125 | ذات حواف | مضمنة | 373 | 260 | 260 | 90 | 396 | 1–16 | 60 (140) |
| M-6-X | 6 | 150 | ذات حواف | مضمنة | 401 | 303 | 297 | 90 | 396 | 1–16 | 60 (140) |
| M-8-X | 8 | 200 | ذات حواف | مضمنة | 561 | 335 | 335 | 105 | 462 | 1–16 | 60 (140) |
