Процесс очистки
Частицы, содержащиеся в воде, попадающие в фильтр, улавливаются на внешней поверхности пакета сжатых дисков, образуя слой загрязнений. Это накопление приводит к увеличению перепада давления между входом и выходом фильтра. Система автоматически запускает цикл обратной промывки на основе одного из двух определяемых пользователем триггеров, настроенных на панели управления: когда перепад давления достигает заданного значения или по истечении заранее определенного интервала времени, в зависимости от того, что наступит раньше. При активации трехходовой клапан меняет направление потока воды и открывает сливную линию. Вода под давлением из выпускного отверстия воздействует на внутренний пружинный механизм, ослабляя сжатие дисков и позволяя им отделиться. Этот обратный поток в сочетании с рифленой конструкцией дисков заставляет их вращаться и эффективно смывает скопившиеся частицы с их поверхностей через дренажную линию.
Принцип работы
Вода поступает в фильтр и проходит через пакет дисков. В процессе эксплуатации на внешней поверхности дисков скапливаются загрязнения. Это накопление создает разницу давления между входом и выходом фильтра, препятствуя потоку воды. Когда эта разница давлений достигает порога 0,7 бар, требуется цикл очистки, который можно запустить вручную или автоматически.

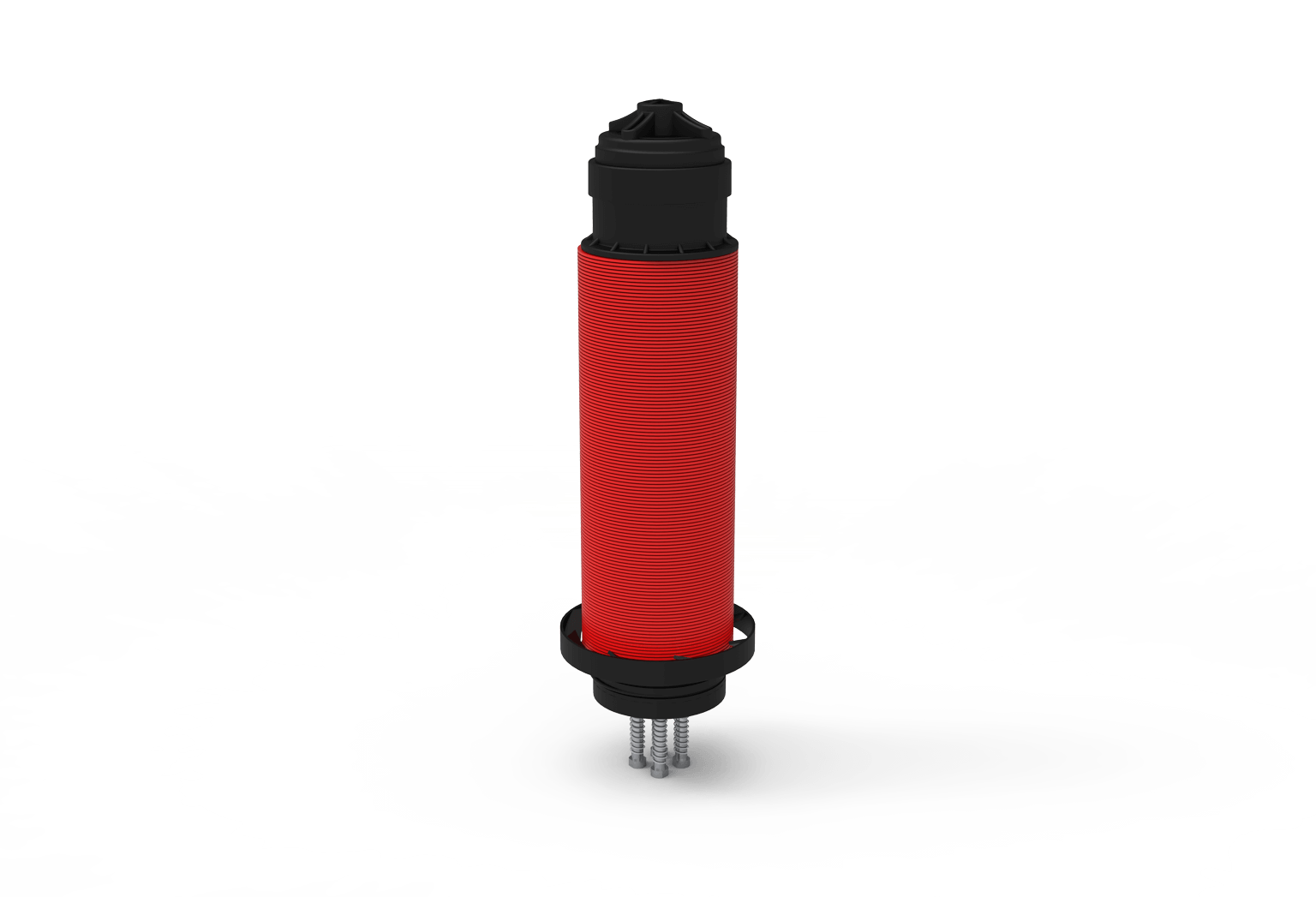

Серия PSC — пластиковые самоочищающиеся дисковые фильтры
ПРЕИМУЩЕСТВА
Разработан для автономной надежности.
Фильтры Aytok PSC обеспечивают полностью автономную самоочищающуюся фильтрацию для требовательных применений. Их прочная конструкция сочетает в себе высокопрочный полиамидный корпус с прецизионным механизмом обратной промывки, что обеспечивает исключительную долговечность. Эта усовершенствованная, не требующая вмешательства система работает автоматически в зависимости от времени или перепада давления, гарантируя годы безотказной работы и обеспечивая спокойствие при выполнении критически важных операций.
ОБЩИЕ ХАРАКТЕРИСТИКИ
| Материал корпуса | Pa6gfr30 |
| Материал картриджа | ПП |
| Максимальное рабочее давление | 8 бар; 116 собак |
| Минимальное рабочее давление | 2 бара; 29 собак |
| Максимальная рабочая температура | 60 °С; 140°Ф |
| Время стирки спины | Настройка разницы времени и давления |
| Чувствительность фильтрации | 20, 50, 100, 130, 200 мкм (микрон) |

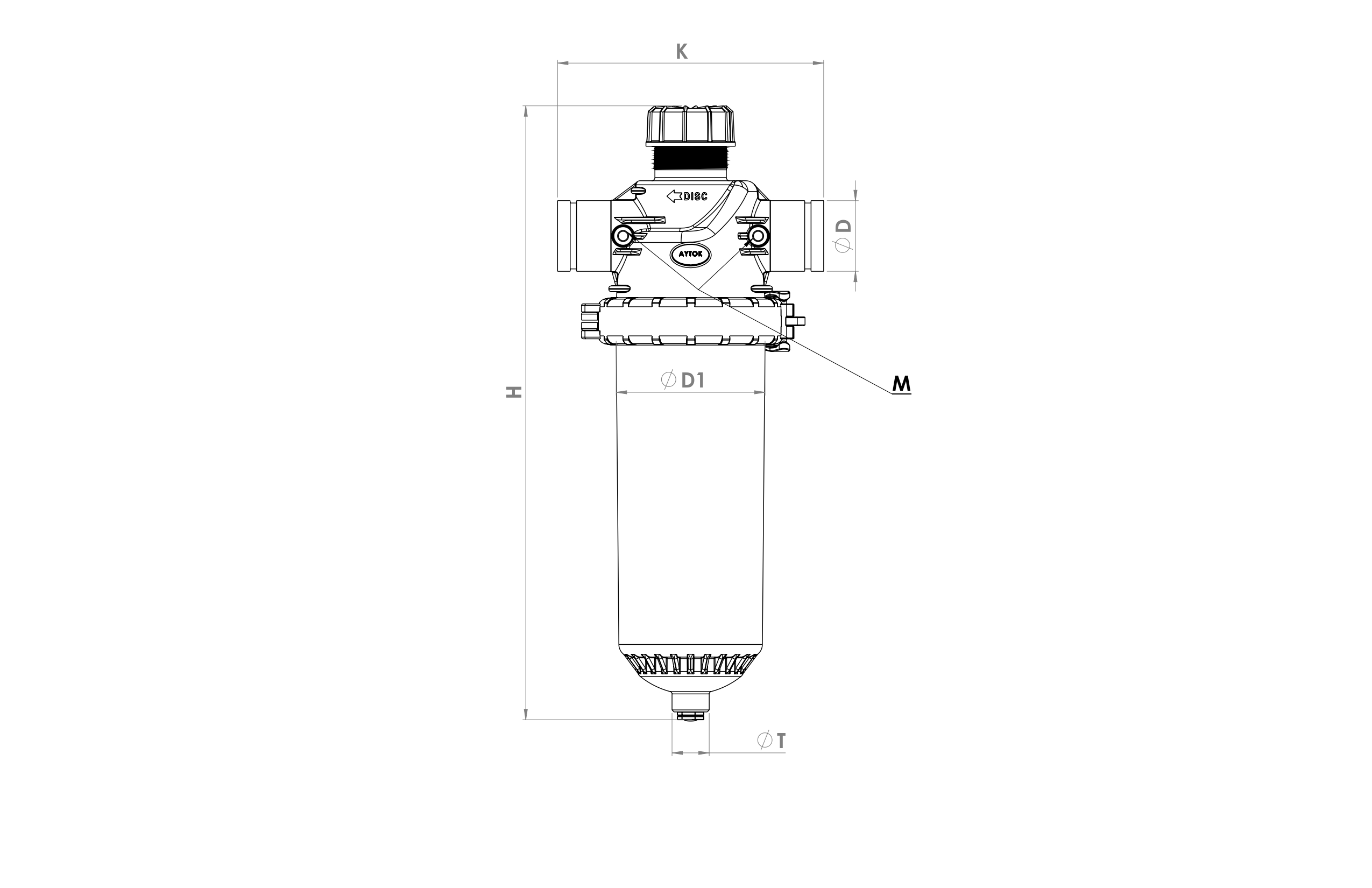

| КОД | D | M | T | Д1 | H | K | Скорость потока | Площадь фильтрации | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Дюйм | DN | Дюйм | Дюйм | мм | мм | мм | м³/ч | ГПМ (США) | см² | кг | |
| PSC2 | 2 | 50 | 1/4 | 3/4 | 190 | 765 | 335 | 20 | 88 | 1550 | 9,6 |
| PSC25 | 2 1/2 | 65 | 1/4 | 3/4 | 190 | 765 | 335 | 25 | 110 | 1550 | 9,7 |
| PSC3 | 3 | 80 | 1/4 | 3/4 | 190 | 765 | 335 | 30 | 132 | 1550 | 9,8 |
