Процесс очистки
Процесс очистки запускается либо через заданный интервал времени, либо когда перепад давления на сетке достигает установленного порога. При срабатывании сливная линия автоматически открывается через исполнительный клапан, и блок управления активирует цикл обратной промывки. Когда выпускная линия открывается, в промывочном коллекторе создается сильный вакуум, и форсунки упираются в поверхность сита. Этот вакуум всасывает частицы, оставшиеся на сите, и выбрасывает их в атмосферу. Для обеспечения полного охвата поверхности экрана установлены регулируемые датчики положения. Эти датчики действуют как ограничители для двигателя переменного тока с редуктором, который обеспечивает как круговое, так и линейное движение. Комбинация этих движений гарантирует сканирование и тщательную очистку всей поверхности экрана. Как только двигатель автоматически завершит движение вперед и назад, цикл очистки заканчивается и линия разгрузки закрывается. Во время обратной промывки фильтрация продолжается без перерыва.
Принцип работы
Вода поступает в систему фильтрации через входной трубопровод. Сначала он проходит через сито грубой очистки для предварительной фильтрации, затем попадает на сито тонкой очистки для окончательной фильтрации. Затем чистая вода сливается из выпускной линии в сеть чистой воды. По мере прохождения воды через мелкое сито на его внутренней поверхности скапливаются взвешенные частицы. Это накопление постепенно создает перепад давления на сите, который запускает автоматический процесс обратной промывки.

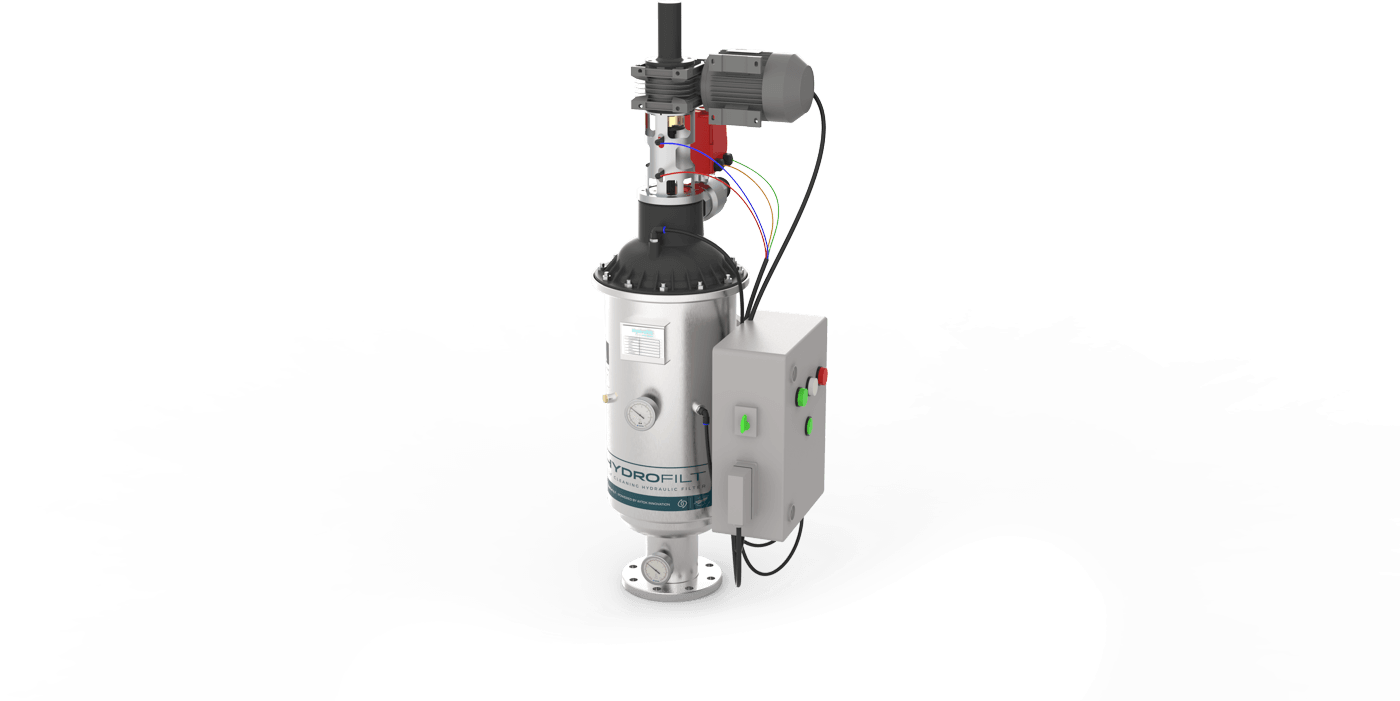

Серия VRF — вертикальный Самоочищающийся фильтр с мотор-редуктором
ПРЕИМУЩЕСТВА
Не позволяйте низкому давлению поставить под угрозу вашу фильтрацию.
Серия VRF превосходит других, обеспечивая мощную автоматическую самоочистку при давлении всего 1 бар. Его система обеспечивает бесперебойную работу, очищаясь во время фильтрации, и все это в продуманном, компактном вертикальном дизайне, который максимизирует производительность.
ОБЩИЕ ХАРАКТЕРИСТИКИ
| Материал корпуса | С235ДЖР/СС304Л/СС316Л |
| Материал экрана (внутренний комплект) | СС304Л, ПА6ГФР30 |
| Максимальное рабочее давление | 10 бар; 145 фунтов на квадратный дюйм |
| Минимальное рабочее давление | 1 бар; 14.5 Собаки |
| Максимальная рабочая температура | 60 °С; 140°Ф |
| Время стирки спины | Настройка разницы времени и давления |
| Система управления | Электронный (переменный ток) |
| Чувствительность фильтрации | 20-2000 м (микрон) |
| Метод окраски | Электростатическое порошковое покрытие |
| Материал лакокрасочного покрытия | Эпоксидно-полиэстер |
| КОД | Вход/выход | A | B | Л1 | L | D | F | Скорость дренажного потока | Основной расход | Площадь фильтрации см² |
Сопло Кол-во. |
Экран Кол-во. |
Масса кг |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дюйм | DN | мм | мм | мм | мм | Дюйм | Дюйм | л/с | ГПМ (США) | м³/ч | ГПМ (США) | |||||
| ВРФ/CVRF102F | 2 | 50 | 310 | 270 | 205 | 1022 | 10 | 2 | 3.3 | 53 | 30 | 132 | 658 | 2 | 1 | 27 |
| ВРФ/CVRF1025F | 2 1/2 | 65 | 310 | 270 | 205 | 1022 | 10 | 2 | 3.3 | 53 | 40 | 176 | 658 | 2 | 1 | 28 |
| ВРФ/КВРФ102 | 2 | 50 | 390 | 270 | 365 | 1182 | 10 | 2 | 3.3 | 53 | 40 | 176 | 1317 | 2 | 2 | 43 |
| ВРФ/CVRF1025 | 2 1/2 | 65 | 390 | 270 | 365 | 1182 | 10 | 2 | 3.3 | 53 | 50 | 220 | 1317 | 2 | 2 | 44 |
| ВРФ/КВРФ103 | 3 | 80 | 390 | 270 | 365 | 1182 | 10 | 2 | 3.3 | 53 | 55 | 242 | 1317 | 2 | 2 | 45 |
| ВРФ/CVRF103S | 3 | 80 | 440 | 270 | 465 | 1282 | 10 | 2 | 4.1 | 66 | 70 | 308 | 1975 | 3 | 3 | 48 |
| ВРФ/CVRF104 | 4 | 100 | 440 | 270 | 465 | 1282 | 10 | 2 | 4.1 | 66 | 100 | 440 | 1975 | 3 | 3 | 50 |
| ВРФ/CVRF104S | 4 | 100 | 490 | 270 | 565 | 1432 | 10 | 2 | 5 | 79 | 120 | 528 | 2634 | 4 | 4 | 52 |
| ВРФ/КВРФ105 | 5 | 125 | 690 | 287 | 880 | 2012 | 10 | 2 | 4.1 | 66 | 150 | 660 | 3951 | 3 | 6 | 60 |
| ВРФ/CVRF105S | 5 | 125 | 840 | 287 | 1080 | 2212 | 10 | 2 | 5 | 79 | 160 | 704 | 5268 | 4 | 8 | 132 |
| ВРФ/КВРФ106 | 6 | 150 | 840 | 287 | 1080 | 2212 | 10 | 2 | 5 | 79 | 180 | 792 | 5268 | 4 | 8 | 135 |
